Ojnice motoru Wartburg / Barkas (353, 353-1, 353/1)

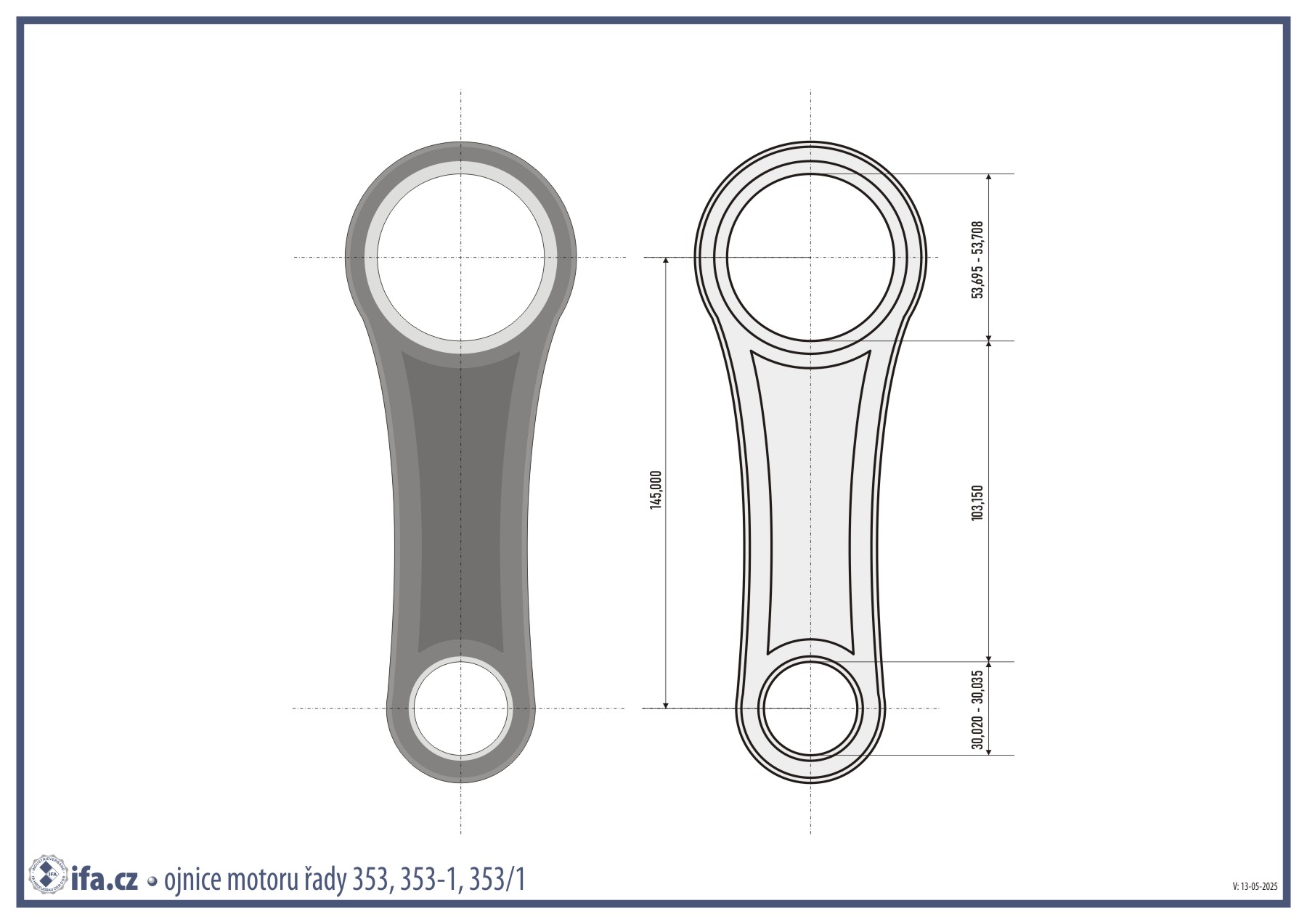

Ojnice motoru řady 353, 353-1 a 353/1. Rozměry by měly sedět a to včetně rozmezí tolerancí pro ložiska čepů a ok. Pokud jsem někde udělal chybu, dejte mi vědět.
(nejsem strojař a technické kreslení jsem měl naposledy v roce 1991 na střední škole, takže omluvte případné nedokonalosti ve výkresu)
 ojnice_353_353-1.pdf | [Rozměry a míry ojnice motoru 353, 353-1, 353/1] | [ ] | [CZ] | 160 kB | 16 Downloads |
