schéma elektroinstalace Trabant
(Pro stažení ve vyšším rozlišení je třeba se přihlásit. Pokud nemáte přihlašovací údaje, zkuste mi napsat.)
Trabant P50 / 500
- 6V, dynamo, tlačítkové vypínače světel a stěračů
Trabant 600 / 601 (P60 / P601)
- 6V, tlačítkové vypínače světel a stěračů, nožní přepínač dálkových světel
Trabant 601A Kübelwagen
- 6V, tlačítkové vypínače světel a stěračů, nožní přepínač dálkových světel, zdvojená zásuvka 6V, přední mlhovky
- s nějakými změnami (otočné přepínače světel a stěračů) asi použitelné i pro pozdější 12V instalací, zřejmě použitelné i pro civilní verzi Trabant 601 Tramp
- mlhovky, noční maskovací světlo (notek)
- s poznámkou o možnosti připojení benzínového topení OETF 1

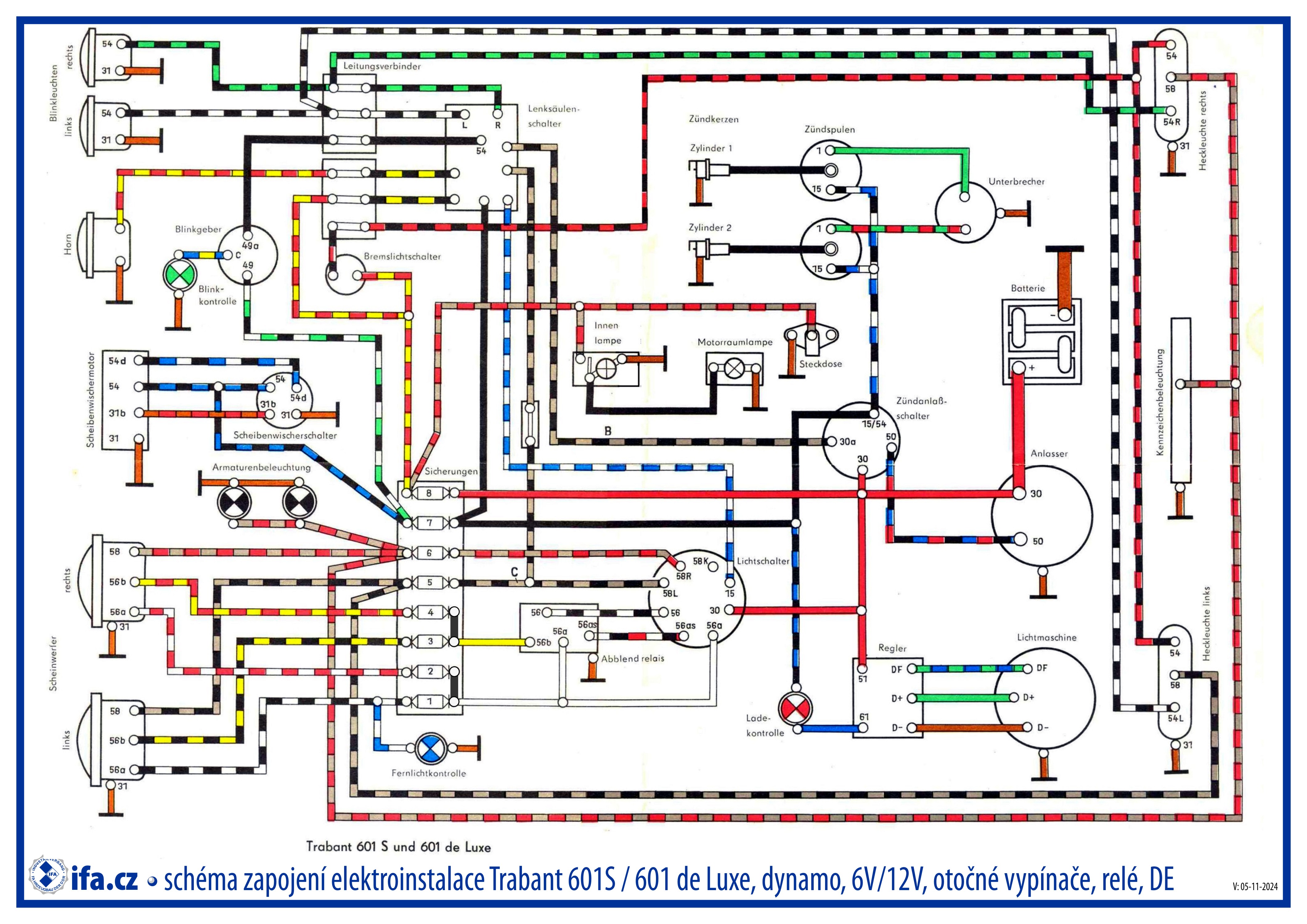

Trabant 601 S / 601 deLuxe
- 6V / 12V, dynamo, otočné přepínače a elektromechanické relé na přepínání dálkových světlometů
- u originál elektroinstalace odpovídají barvy ve schématu barvám kabelů.
- barvy odpovídají i instalacím v E kastlích, které se dostávaly na náš trh.
 elektroschema-Trabant-601s.jpg | [elektroschéma Trabant 601S/601 deLuxe, 6V/12V, dynamo] | [ ] | 1372 kB | 92 Downloads |
